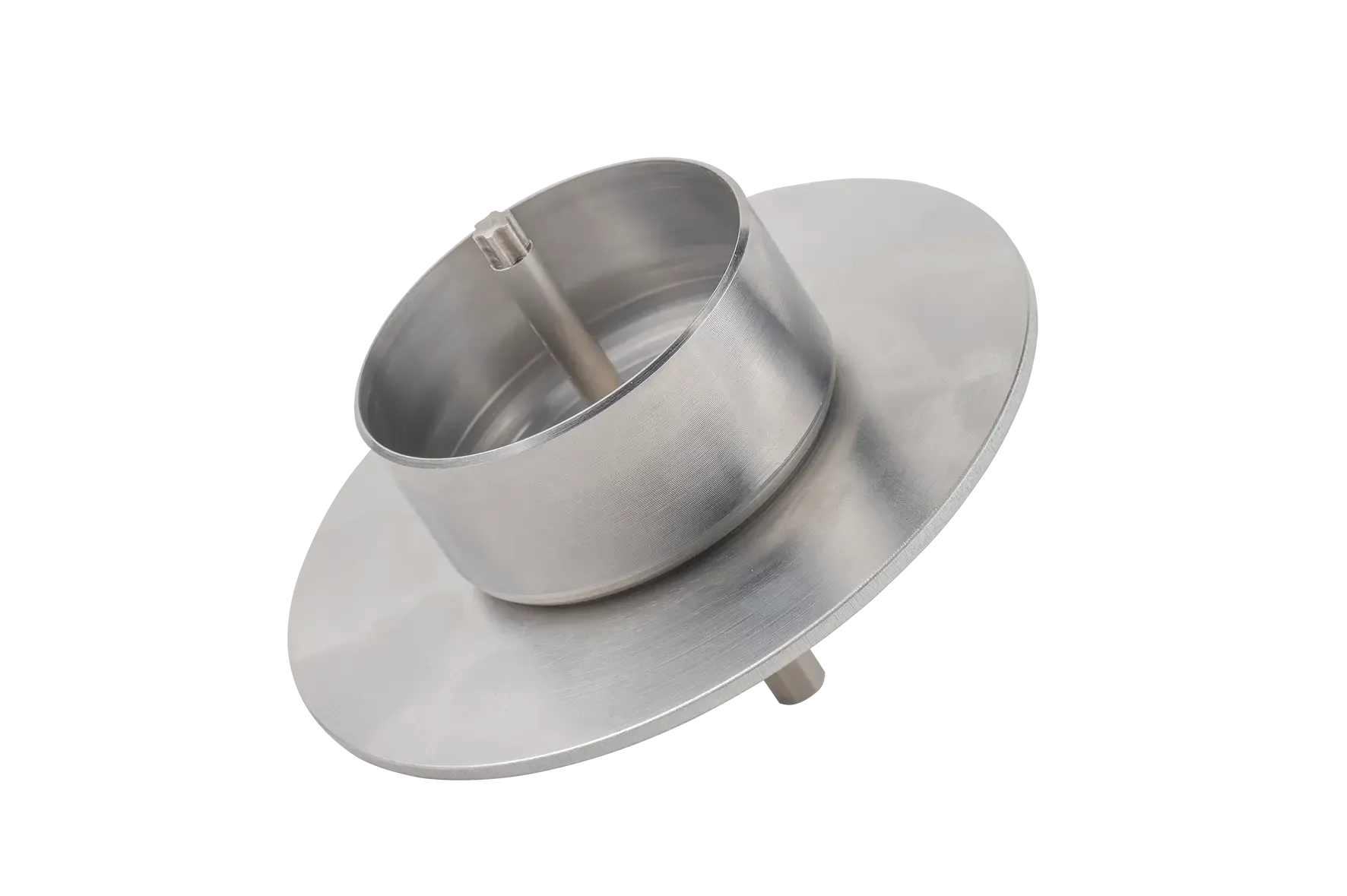

Metalinis įleidžiamas montavimo įrankis su plokšte T40, skirtas įsukamam kaiščiui R-TFIX-8S-X – kartoninė dėžė – 1 vnt.
R-TFIX-TOOL-CSMP
TX40 montavimo įrankis su integruotu disku, skirtas įleidžiamam įsukamo tvirtinimo R-TFIX-8S-X montavimui
Pasirinkite prekės parametrus:
Susisiekite su mumis ir sužinokite bendradarbiavimo sąlygas
Susijusios prekės
Ypatybės
- Leidžia greitai sumontuoti R-TFIX-8S-X be poreikio frezuoti medžiagos šiluminę izoliaciją.
- Palengvina ir pagreitina paviršiaus paruošimą galutinei fasado apdailai.
- Atraminė plokštė, kurios skersmuo padidintas iki 120 mm, neleidžia įrankiui įsmigti į šilumos izoliacijos medžiagą ir pašalina tvirtinimo elemento ištraukimo per izoliaciją galimybę.
- Puikiai suderintas TX40 antgalis su varžtu leidžia lengvai ir stabiliai montuoti bet kokiomis sąlygomis.
- Tvirta konstrukcija ilgesniam tarnavimo laikui.
- Tvirtinimo elemento surinkimas naudojant įrankį ir polistireno dangtelio (R-TFIX-CAP63-EPS) arba mineralinės vatos dangtelio (R-TFIX-CAP63-MW) naudojimas leidžia sumažinti tvirtinimo elementų taškinį šilumos laidumą.
Produktų vaizdo įrašai
Pagrindai
Patvirtinti paviršiai
Pritaikymas
Visas variantų sąrašas
| Pakuotė ir kiekis | Indeksas | EAN | |
|---|---|---|---|
| Kartoninė dėžė – 1 vnt. | R-TFIX-TOOL-CSMP | 5906675526478 |
Teirautis dėl prekės
Susisiekite su mumis ir sužinokite bendradarbiavimo sąlygas |
Montavimo vadovas
Montavimo instrukcija
Montavimo instrukcija
Išgręžkite reikiamo skersmens ir gylio skylę.
3 kartus išvalykite išgręžtą skylę.
Įdėkite R-TFIX-TOOL-CSMP į R-TFIX-8S-X varžto galvutę. Įstatykite kaištį į išgręžtą skylę.
Įdėjus kaištį į skylę, plokštė turi būti prispausta prie šilumos izoliacijos paviršiaus. A, B, C, D kategorijos pagrinduose mažiausias įtvirtinimo gylis yra 25 mm, o E pagrinde - akytajame betone - 45 mm.
Spauskite antgalį verždami, išlaikydami tiksliai statmeną padėtį fasado atžvilgiu. Priveržkite kaiščio varžtą iki pasiekiamas tinkamas įtvirtinimo gylis (plokštė turi remtis į šilumos izoliacijos paviršių).
Užfiksavę jungtį, uždarykite skylę mineralinės vatos kaiščiu.
Tinkamai pritvirtintas kaištis.
Montavimo duomenys
Katalogai ir produktų kortelės
(3)
Katalogai (3)
Panašūs produktai
-
T40 įleidžiamas montavimo įrankis įsukamam kaiščiui R-TFIX-8S-X, juodas – kartoninė dėžė – 1 vnt.
-
T40 įleidžiamas montavimo įrankis, skirtas R-TFIX-8S įsukamam kaiščiui – kartoninė dėžė – 1 vnt.
-
Frezė polistirolui ir mineralinei vatai 63 × 10 mm, plastikinė – kartoninė dėžė – 1 vnt.
-

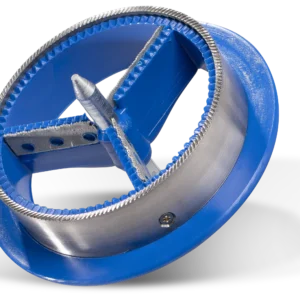

Frezė polistirolui ir mineralinei vatai 90 × 20 mm, plastikui ir metalui – kartoninė dėžė – 1 vnt.
